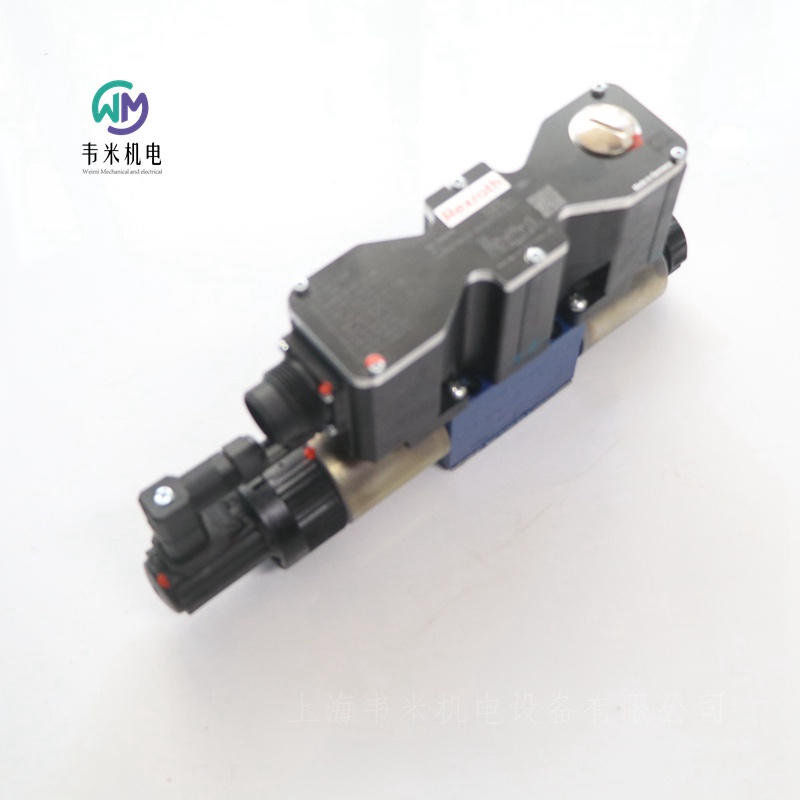

比例阀4WREEM6E32-22/G24K34/B6V
点击图片查看原图
产品: 浏览次数:8比例阀4WREEM6E32-22/G24K34/B6V
品牌: 力士乐REXROTH
品牌: 力士乐REXROTH
订货号: R900707192
型号: 4WREEM6E32-22/G24K34/B6V
单价: 9500.00元/台
最小起订量: 1 台
供货总量: 100 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2025-03-04 16:20
  询价
详细信息

REXROTH比例阀4WREEM6E32-22/G24K34/B6V,上海韦米机电设备有限公司主营产品,销售热线:13524123009;联系人:雷青;产品实拍图片,原厂原装,价格实惠;热诚欢迎新老客户咨询购买!



力士乐REXROTH液压比例方向阀
R900707192 4WREEM6E32-2X/G24K34/B6V
R900707192 4WREEM6E32-22/G24K34/B6V
公称尺寸 6, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀;根据液压符号可靠控制油流方向;通过内部活塞位置反馈实现高精度
滑阀
直接驱动
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 4WREEM6,10
工作压力[bar] 315
流量[l/min] 80
滑阀符号 符号E
连接类型 底板安装
标称流量[l/min] 32
大小 6.
驱动类型 带集成电子设备的电气
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 连接器,12极(11+PE)
电气连接说明 符合EN 175201-804的7极(6+PE)连接器
无线连接 模拟,指令值±10 V
液压油 HL,HLP
密封 FKM
重量[kg] 2.54

力士乐REXROTH先导式比例方向阀4WRZ25E325-7X/6EG24N9EK4/D3M
R900970810
公称尺寸 25,符号 E,电气带外接电子元件,24 V DC
高性能范围内的工业液压阀,根据液压符号可靠控制油流方向
带隐藏式手动操作
滑阀
领航
内控供油,外控回油
带减压阀
连接图 ISO 4401-08-08-0-05
大压力 [bar] 350
大体积流量 [l/min] 870
活塞符号 符号 E
连接类型 板式结构
额定流量 [l/min] 325
标称尺寸 25
驱动类型 电气带外接电子元件
连接数 4
开关位置数 3
电源电压 24 VDC
电插头 3 针设备插头 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE),符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 20.44

力士乐REXROTH液压比例方向阀 4WRZE16W8-180-7X/6EG24N9K31/A1M
R901483053
规格 16,符号 W8,集成电子元件,24 V DC
高性能范围内的工业液压阀,根据液压符号可靠控制油流方向
带隐藏式手动操作
滑阀
先导
外控供油,外控回油
不带减压阀
连接图 ISO 4401-07-07-0-05
大压力 [bar] 350
大体积流量 [l/min] 460
活塞符号 符号 W8
连接类型 板式结构
额定流量 [l/min] 180
标称尺寸 16
驱动类型 电气带集成电子元件
连接数 4
开关位置数 3
电源电压 24 VDC
电插头 7 针设备插头 (6 + PE)
电气连接说明 7 针设备插头 (6 + PE),符合 EN 175201-804
连接 模拟,设定值 ±10 V
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 12.56

力士乐REXROTH带电气位置反馈 (Lvdt DC/DC ±10 V) 的高频响阀
4WRPH 6
规格 6
组件系列 2X
大工作压力 315 bar
大流量 40 l/min
额定流量 2 … 40 l/min
带伺服阀性能控制阀芯和套筒的直动式高频响阀
单侧操作,四位四通故障安全位置处于关闭状态
带电气位置反馈和位置传感器 (Lvdt DC/DC) 电子元件的控制线圈
用于生产和测试系统的电液控制
用于底板安装:孔图按 ISO 4401
4WRPH6 型阀门为带电气位置反馈的具有伺服阀性能的直动式高频响阀。阀门从一侧启动,并且在停用状态时位于 4/4 故障安全位置。它们适用于生产和测试系统中的电液控制。
德国力士乐REXROTH比例阀订货号和型号:
0811404034 4WRPH6C3B12L-2X/G24Z4/M
0811404035 4WRPH6C3B24L-20/G24Z4/M
0811404036 4WRPH6C3B40L-20/G24Z4/M
0811404039 4WRPH6C4B40L-20/G24Z4/M

力士乐REXROTH比例阀0811404034
液压比例方向阀 4WRPH6C3B12L-2X/G24Z4/M
公称尺寸 6, , 符号 C3, , 通过外部电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内,根据液压符号可靠控制油流方向。由于内部活塞位置反馈,精度很高
滑阀
直接驱动
产品属性
连接图 ISO 4401-03-02-02-94
产品系列 4WRPH 6
工作压力[bar] 315
流量[l/min] 22
滑阀符号 符号C3
连接类型 底板安装
标称流量[l/min] 12
大小 6.
驱动类型 带外部电子设备的电气
端口数 4.
切换位置数量 4.
电源电压 24伏直流电
电子连接器 3极连接器(2+PE)
电气连接说明 符合EN 175201-804的7极(6+PE)连接器
符合性说明 CE–电磁兼容性2014/30/EU;RoHS指令2011/65/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 2.72

力士乐REXROTH带电气位置反馈 (Lvdt DC/DC ±10 V) 的高频响阀
4WRPH 10
规格 10
组件系列 2X
大工作压力 315 bar
大流量 100 l/min
额定流量 50 … 100 l/min
带伺服阀性能控制阀芯和套筒的直动式高频响阀
单侧操作,四位四通故障安全位置处于关闭状态
带电气位置反馈和位置传感器 (Lvdt DC/DC) 电子元件的控制线圈
用于生产和测试系统的电液控制
用于底板安装:孔图按 ISO 4401
4WRPH10 型阀门为带电气位置反馈的具有伺服阀性能的直动式高频响阀。阀门从一侧启动,并且在停用状态时位于 4/4 故障安全位置。它们适用于生产和测试系统中的电液控制。
德国力士乐REXROTH比例阀订货号和型号:
0811404060 4WRPH10C4B50L-20/G24Z4/M
0811404061 4WRPH10C4B100L-20/G24Z4/M
R901222250 4WRPH10C3B50L-20/G24K0/M-750


力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀
4WRPEH 6
规格 6
组件系列 3X
大工作压力 350 bar
额定流量 4 … 40 l/min
用于 I4.0 的数字接口 IO-link
可靠 - 经过验证且坚固耐用的设计
安全 - 控制阀芯的故障安全位置处于关闭状态
节能 - 无需先导油
高质量 - 具有伺服阀性能的控制阀芯和套筒
灵活 - 适用于位置、速率和压力控制
 - 响应灵敏度高,滞后小
IO-link 接口,可选
4WRPEH 型阀门是带有电气位置反馈和集成电子元件 (OBE) 直动式方向控制阀。
结构
4WRPEH 高频响阀主要包括:
带具有伺服性能的控制阀芯和套筒的阀壳体
带位置传感器的控制线圈(可选配电子元件保护膜)
带模拟量或 IO-link 接口 的集成电子元件 (OBE)(可选配减振板)
功能
集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下,行程线圈将被激活。由于线圈磁力发生改变,控制阀芯将扺抗弹簧进行调节。行程/控制阀芯横截面以与控制值成比例的方式进行控制。在控制值预设值为 0 的情况下,电子元件调节控制阀芯抵抗弹簧至中心位置。在未激活状态下,弹簧处于松弛状态,此时弹簧长度长,阀门处于故障安全位置。
控制线圈切断
在以下故障情况下,集成电子元件 (OBE) 使控制线圈断电,且控制阀芯将设置为故障安全位置:
低于小电源电压
仅当接口为 "F1" 时:
电流值低于小电流控制值 2 mA(包括控制值线的电缆中断(电流环))
仅当接口为 "L1" 时:
使能未激活,通讯中断(看门狗)
内部 IO-link 发生故障时
仅当接口为 "C6" 时:
额外释放未激活
减振板 "D"
减振板降低集成电子元件上的加速振幅(频率 >300 Hz)。
注意:
对于主要为低激励频率 (<300 Hz) 的应用,不建议使用衰减阀板。
电子元件保护膜“-967”
要保护集成电子元件 (OBE) 壳体中的冷凝格式,可以使用电子元件保护膜。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件(例如室外)。



力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀
4WRPEH 10
规格 10
组件系列 3X
大工作压力 350 bar
额定流量 50 … 100 l/min
用于 I4.0 的数字接口 IO-link
可靠-经过验证且坚固耐用的设计
安全-控制阀芯的故障安全位置处于关闭状态
节能-无需先导油
高质量-具有伺服阀性能的控制阀芯和套筒
灵活 - 适用于位置、速率和压力控制
 - 响应灵敏度高,滞后小
IO-link 接口,可选
4WRPEH 型阀门是带有电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀。
结构
4WRPEH 高频响阀主要包括:
带伺服阀性能控制阀芯和套筒的阀体
带位置传感器的控制线圈(可选配电子元件保护膜)
带模拟接口或 IO-link 接口的集成电子元件 (OBE)(可选配衰减阀板)
功能
集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下,行程线圈将被激活。由于磁力变化,该线圈需抵住弹簧调节控制阀芯。行程/控制阀芯剖面以与控制值成比例的方式进行控制。在控制值预设值为 0 的情况下,电子元件扺住弹簧将控制阀芯调节到中心位置。在停用状态下,弹簧处于松弛状态,此时弹簧长度长,阀门处于故障安全位置。
控制线圈断电
在以下故障情况下,集成电子元件 (OBE) 使控制线圈断电,且控制阀芯将设置为故障安全位置:
低于小电源电压
仅当接口为 "F1" 时:
电流值低于小电流控制值 2 mA(包括控制值线的电缆中断(电流环))
仅当接口为 "L1" 时:
使能未激活,通讯中断
内部 IO-link 发生故障时
仅当接口为 "C6" 时:
额外使能未激活
衰减阀板 "D"
衰减阀板降低集成电子元件上的加速振幅(频率 >300 Hz)。
注意:
不建议将衰减阀板用于主要为低频激励 < 300 Hz 的应用。
电子元件保护膜 "-967"
为避免在集成电子元件 (OBE) 壳体中出现冷凝液,可使用电子元件保护膜。
建议在环境空气湿度较高以及周期性温度变化较大的非工业常见条件下使用。
德国力士乐REXROTH比例阀订货号和型号:
0811404816 4WRPEH10CB50P-2X/G24/K0/F1M
R901558296 4WRPEH10CB50P-3X/M/24F1
0811404809 4WRPEH10CB100L-2X/G24K0/A1M
0811404817 4WRPEH10C3B100L-2X/G24K0/F1M
0811404765 4WRPEH10CB50L-2X/G24K0/F1M
0811404819 4WRPEH10C3B50L-2X/G24K0/F1M
0811404821 4WRPEH10C1B100L-2X/G24K0/A1M
R901526079 4WRPEH10C1B100L-3X/M/24A1
0811404801 4WRPEH10C3B100L-20/G24K0/A1M
0811404802 4WRPEH10C4B50L-2X/G24K0/A1M
0811404808 4WRPEH10C3B50L-2X/G24K0/B5M
0811404800 4WRPEH10C3B50L-2X/G24K0/A1M
0811404803 4WRPEH10C4B100L-2X/G24K0/A1M
R901411433 4WRPEH10C4B100L-30/M/24A1
0811404806 4WRPEH10CB100L-2X/G24K0/F1M
R901526070 4WRPEH10CB100L-3X/M/24F1
R901493886 4WRPEH10C3B100L-3X/M/24A1
R901544103 4WRPEH10C4B50L-3X/M/24F1-561
R901526122 4WRPEH10C3B50L-3X/M/24F1
R901228642 4WRPEH10C3B50L-2X/G24K0/F1V
R901549974 4WRPEH10C3B50L-3X/V/24F1
R901494254 4WRPEH10C4B50L-3X/M/24A1
R901526128 4WRPEH10C5B100P-3X/M/24A1

力士乐REXROTH比例阀R901526070
液压比例方向阀 4WRPEH10CB100L-3X/M/24F1
R901526070 4WRPEH10CB100L-32/M/24F1
公称尺寸 10, , 符号 C, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内,根据液压符号可靠控制油流方向。由于内部活塞位置反馈,精度很高
滑阀
直接驱动
产品属性
连接图 ISO 4401-05-04-05
产品系列 4WRPEH10
工作压力[bar] 350
滑阀符号 符号C
连接类型 底板安装
标称流量[l/min] 100
大小 10
驱动类型 带集成电子设备的电气
端口数 4.
切换位置数量 4.
电源电压 24伏直流电
电气连接说明 符合EN 175201-804的7极(6+PE)连接器
无线连接 模拟,指令值4…20mA
符合性说明 CE–电磁兼容性2014/30/EU;RoHS指令2011/65/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 6.78

力士乐REXROTH比例阀R901411433
液压比例方向阀 4WRPEH10C4B100L-3X/M/24A1
R901411433 4WRPEH10C4B100L-30/M/24A1
公称尺寸 10, , 符号 C4, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内,根据液压符号可靠控制油流方向。由于内部活塞位置反馈,精度很高
滑阀
直接驱动
集成电子
线性流动特性
产品属性
连接图 ISO 4401-05-04-05
产品系列 4小时10分
工作压力[bar] 350
流量[l/min] 120
滑阀符号 符号C4
连接类型 底板安装
标称流量[l/min] 100
大小 10
驱动类型 带车载电子设备的电气
端口数 4.
切换位置数量 4.
电源电压 24伏直流电
电子连接器 连接器,7极(6+PE)
电气连接说明 符合EN 175201-804的连接器7极(6+PE)
无线连接 指令值输入±10 V
符合性说明 CE–电磁兼容性2014/30/EU;RoHS指令2011/65/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 6.76
