力士乐模拟输出模块R911172538 S20-AO-8，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

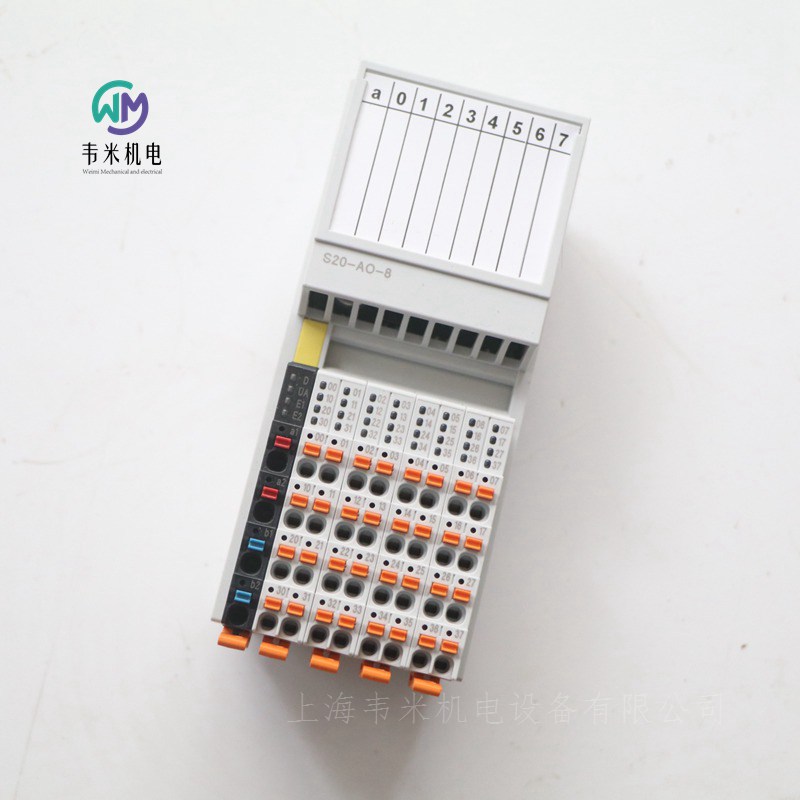

力士乐REXROTH模拟输出模块 S20-AO-8
R911172538
模拟输出模块，8 个输出端：<br>0-10 V，±10 V，0-5 V，±5 V，0-20 mA，4-20 mA，±20 mA，2 线连接技术
防护方式 IP20 的 S20 是能够灵活扩展的 I/O 工具包，能够实现最短的循环时间和最高的精度，并确保控制系统和外围设备之间的实时数据流 --无论是本地 XM 控制系统上的外围设备，或用作分散式 I/O 站的外围设备。
紧凑、模块化且简单
节省空间的输入/输出技术，用于 DIN 导轨安装
可单独组合的模块
创新的装配和安装概念
产品属性
连接类型 推入
连接技术 2 线技术，屏蔽，双绞线
通道数量 8
宽度 [mm] 53.6
高度 [mm] 54
深度 [mm] 126.1
国际保护代码 IP20
A/D 转换时间 5 µs
电压输出端信号 0-20mA； ±20mA； 4-20mA
逻辑电压 Ubus [V DC] 5
导体截面 刚性:0.2-1.5 mm²,柔性：0.2-1.5 mm²,AWG：2416
允许湿度（储存时） [%] 5-95
允许湿度（运输中） [%] 5-95
环境温度（储存和运输时） [°C] -40-85
环境温度（运行中） [°C] -25-60
重量 [kg] 0.28

力士乐REXROTH输入/输出模块I/O
㈠、力士乐REXROTH IndraControl S20 (IP20)控制柜的输入/输出系统
1、力士乐REXROTH现场总线耦合器
⑴、REXROTH力士乐Sercos S20-S3-BK+
R911173318 S20-S3-BK+
⑵、REXROTH力士乐PROFINET RT S20-PN-BK+
R911173359 S20-PN-BK+
⑶、REXROTH力士乐PROFIBUS S20-PB-BK
R911173247 S20-PB-BK
⑷、REXROTH力士乐Ethernet S20-ETH-BK
R911173905 S20-ETH-BK
⑸、REXROTH力士乐EtherNet/IP S20-EIP-BK
R911173904 S20-EIP-BK
⑹、REXROTH力士乐EtherCAT S20-EC-BK
R911173906 S20-EC-BK
2、力士乐REXROTH模拟输入模块
⑴、力士乐REXROTH8 输入，电压和电流S20-AI-8
R911172536 S20-AI-8
⑵、力士乐REXROTH4 输入，电流S20-AI-4-I
R911173249 S20-AI-4-I
⑶、力士乐REXROTH4 输入，电压S20-AI-4-U
R911173256 S20-AI-4-U
⑷、力士乐REXROTH两路输入和两路输出、功率和电压S20-AIAO-2
R911173743 S20-AIAO-2
3、力士乐REXROTH模拟输出模块
⑴、力士乐REXROTH8 个输出端，电压和电流S20-AO-8
R911172538 S20-AO-8
⑵、力士乐REXROTH4 输出，电压和电流S20-AO-4
R911173248 S20-AO-4
⑶、力士乐REXROTH两路输入和两路输出、功率和电压S20-AIAO-2
R911173743 S20-AIAO-2
4、力士乐REXROTH数字输入模块
⑴、力士乐REXROTH16 路输入S20-DI-16/1
R911172543 S20-DI-16/1
⑵、力士乐REXROTH16 路输入S20-DI-16/1 HS
R911173344 S20-DI-16/1-HS
⑶、力士乐REXROTH16 路输入S20-DI-16/4
R911172532 S20-DI-16/4
⑷、力士乐REXROTH32 输入S20-DI-32/1
R911172533 S20-DI-32/1
⑸、力士乐REXROTH64 路输入S20-DI-64/1
R911173340 S20-DI-64/1
⑹、力士乐REXROTH8 路输入/输出，1 线技术S20-DIDO-8/1
R911173745 S20-DIDO-8/1
5、力士乐REXROTH数字输出模块
⑴、力士乐REXROTH8 路输出S20-DO-8/2-2A
R911172541 S20-DO-8/2-2A
⑵、力士乐REXROTH16 路输出S20-DO-16/1
R911172542 S20-DO-16/1
⑶、力士乐REXROTH16 路输出S20-DO-16/3
R911172534 S20-DO-16/3
⑷、力士乐REXROTH32 路输出S20-DO-32/1
R911172535 S20-DO-32/1
⑸、力士乐REXROTH64 路输出S20-DO-64/1
R911173742 S20-DO-64/1
⑹、力士乐REXROTH8 路输入/输出，1 线技术S20-DIDO-8/1
R911173745 S20-DIDO-8/1
⑺、力士乐REXROTH4 路继电器输出S20-DOR-4/2-220-AC
R911173749 S20-DOR-4/2-220-AC
6、力士乐REXROTH技术模块
⑴、力士乐REXROTH两路计数器输入、两路增量编码器输入S20-CNT-INC-2/2
R911172539 S20-CNT-INC-2/2
⑵、力士乐REXROTH1 个用于绝对值编码器的 SSI 接口，1 个模拟输出端S20-SSI-AO-1/1
R911172544 S20-SSI-AO-1/1
⑶、力士乐REXROTH6 个模拟输入端，2 模拟输出端，2 个 SSI 接口S20-AI6-AO2-SSI2
R911173120 S20-AI6-AO2-SSI2
⑷、力士乐REXROTH2 PWM 输出S20-PWM-2-T
R911173460 S20-PWM-2-T
⑸、力士乐REXROTH4 PWM 输出S20-PWM-4-T
R911173461 S20-PWM-4-T
⑹、力士乐REXROTH两路增量编码器输入S20-INC-2
R911173559 S20-INC-2
7、力士乐REXROTH温度模块
⑴、力士乐REXROTH4 个温度测量电阻连接输入端S20-AI-4-RTD
R911173341 S20-AI-4-RTD
⑵、力士乐REXROTH4 路输入，用于连接热电偶传感器S20-AI-4-UTH
R911173342 S20-AI-4-UTH
⑶、力士乐REXROTH8 个温度测量电阻连接输入端S20-AI-8-RTD
R911172537 S20-AI-8-RTD
⑷、力士乐REXROTH8 个热电偶传感器连接输入端S20-AI-8-UTH
R911172545 S20-AI-8-UTH
8、力士乐REXROTH升压模块
⑴、力士乐REXROTH Indra Control S20 升压模块，用于逻辑电源 U总线S20-PWR
R911173345 S20-PWR
9、力士乐REXROTH通信模块
⑴、力士乐REXROTH RS232 或 RS485/422 版本中有 1 个串行输入和输出通道S20-RS-UNI
R911173343 S20-RS-UNI
10、力士乐REXROTH安全模块
⑴、力士乐REXROTH8/4 个 PROFIsafe 输入端S20-PSDI-8/4
R911173254 S20-PSDI-8/4
⑵、力士乐REXROTH8/4 个 CIP Safety on Sercos 输入端S20-SSDI8/4
R911173191 S20-SSDI-8/4
⑶、力士乐REXROTH8/3 个 PROFIsafe 输出端S20-PSDO-8/3
R911173255 S20-PSDO-8/3
⑷、力士乐REXROTH8/3 个 CIP Safety on Sercos 输出端S20-SSDO-8/3
R911173192 S20-SSDO-8/3
㈡、力士乐REXROTH Inline (IP20)控制柜的输入/输出系统
1、力士乐REXROTH现场总线耦合器
R911170875 R-IL S3 BK DI8 DO4-PAC
R911171944 R-IL PN BK DI8 DO4-PAC
R911171726 R-IL ETH BK DI8 DO4 2TX-PAC
R911172194 R-IL PB BK DI8 DO4/CN-PAC
R911170971 R-IL PB BK DP/V1-PAC
R911296696 R-IL SE BK
2、力士乐REXROTH模拟输入模块
R911170784 R-IB IL AI 2/SF-PAC
R911170425 R-IB IL AI 2/SF-230-PAC
R911170426 R-IB IL AI 4/EF-PAC
R911172895 R-IB IL AI 4/U-PAC
R911172894 R-IB IL AI 4/I-PAC
R911308494 R-IB IL AI 8/IS-PAC
R911308493 R-IB IL AI 8/SF-PAC
R911170432 R-IB IL SGI 2/F-PAC
3、力士乐REXROTH模拟输出模块
R911172575 R-IB IL AO 1/SF/CN-PAC
R911170436 R-IB IL AO 2/SF-PAC
R911172576 R-IB IL AO 2/SF/CN-PAC
R911170786 R-IB IL AO 2/U/BP-PAC
R911173634 R-IB IL AO 2/UI-PAC
4、力士乐REXROTH数字输入模块
R911170767 R-IB IL 24 DI 2-PAC
R911170750 R-IB IL 24 DI 4-PAC
R911170751 R-IB IL 24 DI 8-PAC
R911171972 R-IB IL 24 DI 8/HD-PAC
R911170752 R-IB IL 24 DI 16-PAC
R911170404 R-IB IL 24 DI 16-NPN-PAC
R911170753 R-IB IL 24 DI 32/HD-PAC
R911170405 R-IB IL 24 DI 32/HD-NPN-PAC
5、力士乐REXROTH数字输出模块
R911170754 R-IB IL 24 DO 2-2A-PAC
R911170755 R-IB IL 24 DO 4-PAC
R911170756 R-IB IL 24 DO 8-PAC
R911171973 R-IB IL 24 DO 8/HD-PAC
R911170759 R-IB IL 24 DO 8-2A-PAC
R911170410 R-IB IL 24 DO 8-NPN-PAC
R911170757 R-IB IL 24 DO 16-PAC
R911170768 R-IB IL 24 DO 32/HD-PAC
R911170411 R-IB IL 24 DO 32/HD-NPN-PAC
6、力士乐REXROTH电源模块/分段模块
⑴、力士乐REXROTH电源模块
R911170789 R-IB IL 24 PWR IN-PAC
⑵、力士乐REXROTH升压模块
R911170446 R-IB IL 24 PWR IN/R-PAC
⑶、力士乐REXROTH升压模块
R911172896 R-IB IL 24 PWR IN/R/L-0.8A-PAC
⑷、力士乐REXROTH分段模块
R911170947 R-IB IL 24 SEG-PAC
⑸、力士乐REXROTH分段模块，熔断器
R911170790 R-IB IL 24 SEG/F-PAC
⑹、力士乐REXROTH分段模块，保险丝 – 诊断
R911170710 R-IB IL 24 SEG/F-D-PAC
⑺、力士乐REXROTH电位分配器 (24 V)
R911297189 R-IB IL PD 24V-PAC
⑻、力士乐REXROTH电位分配器（接地）
7、力士乐REXROTH技术模块
⑴、力士乐REXROTH计数器模块
R911170788 R-IB IL CNT-PAC
⑵、力士乐REXROTH增量编码器检测模块
R911308491 R-IB IL INC-IN-PAC
⑶、力士乐REXROTH脉宽调制
R911170444 R-IB IL PWM/2-PAC
⑷、力士乐REXROTH用于绝对值编码器的检测模块
R911171514 R-IB IL SSI-IN-PAC
⑸、力士乐REXROTH定位模块，用于单匝/多匝绝对编码器
R911308594 R-IB IL SSI-PAC
8、力士乐REXROTH温度模块
R911170785 R-IB IL TEMP 2 RTD-PAC
R911170431 R-IB IL TEMP 2 UTH-PAC
R911173029 R-IB IL TEMP 4/8 RTD/EF-PAC
R911170428 R-IB IL TEMP 4/8 RTD-PAC
9、力士乐REXROTH通信模块
R911170445 R-IB IL 24 FLM-PAC
R911171970 R-IB IL 24 FLM MULTI-PAC
R911170948 R-IB IL 24 LSKIP-PAC
R911170440 R-IB IL RS232-PRO-PAC
R911170442 R-IB IL RS485/422-PRO-PAC
R911171971 R-IB IL 24 IOL 4 DI 12-PAC
R911172212 R-IB IL DALI/PWR-PAC
R911172213 R-IB IL DALI-PAC
R911173635 R-IB IL RS UNI-PAC
10、力士乐REXROTH继电器模块
R911170769 R-IB IL 24/230 DOR 1/W-PAC
R911170758 R-IB IL 24/230 DOR4/W-PAC
11、力士乐REXROTH安全模块
R911173314 R-IB IL 24 PSDI 16-PAC
R911172846 R-IB IL 24 PSDI 8-PAC
R911172847 R-IB IL 24 PSDO 8-PAC
R911172849 R-IB IL 24 PSDO 4/4-PAC
R911172848 R-IB IL 24 PSDOR 4-PAC
12、力士乐REXROTH块输入/输出模块
R911170874 R-ILB S3 AI4 A02
R911171949 R-ILB S3 AI12 AO4 SSI-IN4
R911170826 R-ILB S3 24 DI16 DIO16
R911171675 R-ILB S3 24 DI16 DIO16/F
R911307402 R-ILB PB 24 DI16 DO16

力士乐REXROTH控制器
R911173004 CML75.1-3P-900-NA-NNNN-NW
广泛的可扩展嵌入式控制硬件组合灵活扩展了中央和分散式自动化拓扑结构。该系统可以与Sercos自动化总线和其他基于现场总线和以太网的协议集成。可选的安全功能/扩展模块可轻松扩展到SafeLogic控制
产品特性
大容量存储 CompactFlash 1 GB
通道数量 8.
记忆力 4 GB
加工机 英特尔Atom E3827双核1.75 GHz
环境温度（运行中）[°C] 5-55
电源电压值[V] 19.2
电源电压值[V] 30
系统可用性 XLC:14VRS等；MLC:14VRS等；MTX:14VRS ff。
通信接口2 PROFIBUS
NVRAM 256 KB（RDS）
通信接口1 Sercos III
额定电压DC[V] 24.
Uls[A]的电流输入 2.9
环境温度（储存和运输）[°C] -25-70
功耗[W] 17
保护等级 IP20
宽度[mm] 175
高度[mm] 120
深度[mm] 107.4
重量[kg] 1.63


力士乐REXROTH紧凑型放大器
R911325247 HCS01.1E-W0018-A-03-B-ET-EC-NN-NN-NN-FW +R911325612 FWA-INDRV*-MPB-16VRS-D5-1-NNN-NN
IndraDrive Cs (HCS01) 单轴变频器，18 A，固件必须通过配置添加或作为单独项目添加。
IndraDrive Cs（HCS01）紧凑型转换器覆盖功率谱的较低kW范围。它们将电源和控制单元结合在一个设备中，并提供基于以太网的通信、多编码器接口和集成安全技术。
0,15千瓦...14 kW功率范围
3,3 A...54 A电流
110伏...500 V直流电源
高过载能力
紧凑设计，适用于单轴应用
产品特性
冷却类型 内部空气冷却
电源控制单元 基本的
电流[A] 18
控制面板 对于标准控制面板，必须单独订购固件
连续电流[A] 7.
电源电压（1 AC）[V] 110-230
电源电压（3 AC）[V] 200-500
标称网络频率[Hz] 50-60
开关频率/输出频率（@4kHz）[Hz] 0-400
开关频率/输出频率（@8kHz）[Hz] 0-800
开关频率/输出频率（@12kHz）[Hz] 0-1200
开关频率/输出频率（@16kHz）[Hz] 0-1600
接口编码器1 多编码器接口
输出电压 3 x AC 0。。。230伏
接口编码器2 未定义
预定义的通信协议 多以太网
功率（无节流）[kW] 4.8
连续功率（无节流）[kW] 1.7
安全功能 未配备
保护等级 IP20
宽度[mm] 70
高度[mm] 220
深度[mm] 268
重量[kg] 1.96

力士乐REXROTH紧凑型放大器
R911298374 HCS02.1E-W0028-A-03-NNNN
紧凑型变频器
IndraDrive C (HCS02) 变频器，28.3 A
IndraDrive C（HCS02）转换器覆盖中等功率范围的功率谱。它们有一个用于控制单元的插槽，该插槽具有各种接口，用于连接到自动化环境、编码器系统、安全技术、额外的数字和模拟消息等。
1.5千瓦...11 kW功率范围
12个...70 A电流
200伏...500 V直流电源
2.5倍过载能力
紧凑设计，适用于单轴应用
产品特性
冷却类型 内部空气冷却
电流[A] 28.3
连续电流[A] 12
电源电压（1 AC）[V] 200-250
电源电压（3 AC）[V] 200-500
开关频率/输出频率（@4kHz）[Hz] 0-400
标称网络频率[Hz] 50-60
开关频率/输出频率（@8kHz）[Hz] 0-800
开关频率/输出频率（@12kHz）[Hz] 0-1200
开关频率/输出频率（@16kHz）[Hz] 0-1600
输出电压 3 x AC 0...主接线电压V
功率（无节流）[kW] 8.
功率（带主油门）[kW] 10.
连续功率（无节流）[kW] 5.1
连续功率（带电源节流）[kW] 5.1
保护等级 IP20
宽度[mm] 65
高度[mm] 251.5
深度[mm] 352
重量[kg] 4.3

力士乐紧凑型放大器
R911298373 HCS02.1E-W0054-A-03-NNNN
紧凑型变频器
IndraDrive C (HCS02) 变频器，54 A
IndraDrive C（HCS02）转换器覆盖中等功率范围的功率谱。它们有一个用于控制单元的插槽，该插槽具有各种接口，用于连接到自动化环境、编码器系统、安全技术、额外的数字和模拟消息等。
1.5千瓦...11 kW功率范围
12个...70 A电流
200伏...500 V直流电源
2.5倍过载能力
紧凑设计，适用于单轴应用
产品特性
冷却类型 内部空气冷却
电流[A] 54
连续电流[A] 20.6
电源电压（1 AC）[V] 200-250
电源电压（3 AC）[V] 200-500
开关频率/输出频率（@4kHz）[Hz] 0-400
标称网络频率[Hz] 50-60
开关频率/输出频率（@8kHz）[Hz] 0-800
开关频率/输出频率（@12kHz）[Hz] 0-1200
开关频率/输出频率（@16kHz）[Hz] 0-1600
输出电压 3 x AC 0...主接线电压V
功率（无节流）[kW] 12
功率（带主油门）[kW] 16
连续功率（无节流）[kW] 7.
连续功率（带电源节流）[kW] 10.
保护等级 IP20
宽度[mm] 105
高度[mm] 251.5
深度[mm] 352
重量[kg] 6.9


力士乐REXROTH伺服控制器
DIAX04
HDD和HDS
驱动器包-DIAX04
DIAX04力士乐Indramat驱动器的模块化概念实现了交流驱动器的灵活组合，以创建仅实现一个供应单元的紧凑型驱动器包。
与MKD、MHD、1MB和2AD交流电机一起，HDD和HDS驱动器是快速响应驱动器，适用于伺服和主驱动器，能够用于机床、纺织、印刷和包装机，或机器人和搬运机等任务。
供应单位
HDD和HDS驱动器控制器用于连接HVE或HVR电源模块。这些模块提供控制器所需的所有信号和电源电压。
附加单元
如果电源系统不能再生，并且所需的驱动性能很高，则可能需要额外的制动电阻器HZB来控制断开产生的能量。
如果启停循环次数较高，则可能需要使用额外的电容器模块HZK。
此外，还提供了电源连接模块HZF。
电动伺服驱动器和控制器的安全说明
介绍
在使用设备之前，请阅读产品附带的说明，以消除人身伤害或财产损失的风险。始终遵循这些安全说明。
未事先阅读产品附带的所有文档，请勿尝试安装、使用或维修本设备。在任何时候使用设备之前，请阅读并理解这些安全说明和设备的所有用户文档。
Rexroth Indramat GmbH不对因未遵守说明书中给出的警告而造成的损害承担责任。
适当和正确的运输、储存、组装和安装以及操作和维护中的注意事项是该设备和安全操作的先决条件。
电气设备方面受过培训且合格的人员：
只有经过培训且合格的人员才能在该设备上或其附近工作。如果人员对产品的组装、安装和操作有足够的了解，并且了解本说明书中提到的所有警告和预防措施，则他们是合格的。
此外，应根据安全工作实践和常识的要求，对他们进行培训、指导和资格认证，以打开和关闭电路和设备，将其接地并进行标记。他们必须有足够的安全设备，并接受急救培训。
只能使用制造商批准的备件和附件。
遵循使用国针对特定应用的所有安全法规和要求。
该设备是为安装在商用机械上而设计的。
必须遵守产品文档中给出的环境条件。
仅使用项目规划手册中明确批准的安全功能。
例如，以下使用区域是不允许的：建筑起重机、载人或货运电梯、载人设备和车辆、炼油厂、危险品运输、对高频敏感的应用、采矿、食品加工、防护设备控制（也在机器中）等。
只有在确保安装产品的机器符合要求后，才允许启动。
只有在满足应用程序的情况下，才允许进行操作。
根据EMC要求进行安装的说明可在INDRAMAT文件“传动和控制系统中的EMC”中找到。
R911288990 HDD02.2-W040N-HD32-01-FW+R911275971 FWA-DIAX04-SSE-02VRS-MS+R911275971 FWA-DIAX04-SSE-02VRS-MS

力士乐REXROTH伺服驱动器
力士乐IndraDrive驱动系统，带HMV01/02、HMS01/02、HM D01、HCS02/03
力士乐IndraDrive电源装置、电源部分、HMV、HMS、HMD、HCS02、HCS03
力士乐IndraDrive驱动控制器，控制部分CSB01、CSH01、CDB01
力士乐IndraDrive控制器的基本设计
驱动控制器由两个重要部分组成：
电源部分
控制部分
传送
控制部分是插入电源部分的独立部件。作为标准，驱动控制器出厂时提供，并配有控制部分。在特殊情况下，可以单独交付控制段。
控制部分的安装和拆卸
如果控制部分单独交付，请遵守以下说明：
操作不当有损坏控制部分的风险！
只有经过培训的控制部件安装和拆卸人员才能安装和拆卸控制部件。
力士乐IndraDrive控制部分
控制部分通过电源部分（24V电源）的端子连接器24V和0V供电。
控制部分的基本电路板
根据可配置控制系统配备的选项，必须添加可选模块的功耗。这不会改变浪涌电流和脉冲宽度的数据。
X31和X32处的隔离输入/输出不通过电源部分的24V电源连接供电。这些输入/输出需要单独的电源。
控制部分的连接点配有弹簧端子和螺钉接线板。
要在一个端子连接点中连接两条导线，请执行以下操作：
使用0.5 mm2和1.0 mm2的绞线
使用相同横截面的导线
使用TWIN卡套
带弹簧端子的连接
弹簧端子的接线端可以配备或不配备fer‐rules。最好使用不带套圈的电线端部。
组装连接时，请确保
导线端部的剥离长度为10毫米
将绞线的所有线束放置在端子连接器的漏斗中
尽可能不要使用实心电线
使用合适的压接工具对带套圈的电线端部进行压接
带螺纹接线板的连接
在螺丝接线板上，使用带套圈的导线端部。确保使用合适的压接工具。
组装连接时，确保所有绞线都放置在端子连接器的漏斗中。
配件
对于控制部分，有以下附件：
光纤电缆连接
将光纤电缆连接到SERCOS接口
HAS5.1-003，用于编码器仿真的信号电平转换器
将可选模块MEM输出端的电压电平调整到5–30 V的电压范围
HAS05.01-005，信号电平转换器RS232/RS485
将串行接口（X2）从RS232标准转换为RS485标准
HASP05.1-007，D-Sub到端子连接器的适配器
安全技术通用适配器
力士乐REXROTH伺服驱动订货号和型号+软件订货号和型号：
R911329600 CSH01.1C-S3-ENS-EN2-NNN-L2-S-NN-FW+R911328742 FWA-INDRV*-MPH-07VRS-D5-1-SNC-ML
R911328098 CSH01.1C-S3-ENS-NNN-NNN-S2-S-NN-FW+R911328743 FWA-INDRV*-MPH-07VRS-D5-1-SNC-NN
R911328005 CSH01.3C-ET-ENS-NNN-CCD-S2-S-NN-FW+R911328763 FWA-INDRV*-MPC-07VRS-D5-1-SNC-NN
R911330292 CSH01.3C-ET-ENS-EN2-CCD-L2-S-NN-FW+R911328762 FWA-INDRV*-MPC-07VRS-D5-1-SNC-ML


力士乐REXROTH控制器
范围
这些操作说明适用于控制器的所有变体，其类型代码开头如下：
CML25.1...
CML45.1...
CML65.1...
CML75.1...
CML85.1...
2.2交货范围
控制器
操作说明
风扇（仅与L85控制器一起提供）
输入插头（仅包含在L25控制器的供货范围内）
端座
屏蔽板
插座条（已安装）
防静电袋
锂电池（已插入）
控制器只能与规定的附件和附件一起使用。未明确提及的组件不得连接。这同样适用于电缆和电线。
操作只能在明确指定的配置和组件组合中进行，并使用相应功能描述中指定的软件和固件进行。
控制器的应用领域包括：
搬运和装配系统
包装和食品机械
印刷机和纸张加工机
机床
木工机械
控制装置只能在规定的安装和安装条件下、指定的使用位置和指定的环境条件（温度、防护等级、湿度、EMC等）下运行。
风扇是易磨损的机械部件
使用寿命尤其取决于温度。
风扇寿命：
24°C下95000小时
可以通过控制器查询风机的运行小时计数器。
允许使用循环空气在55°C以下运行。如果循环空气不循环，则必须使用风扇。
一般技术数据
处理器控制器L25:Renesas SH7785，576 MHz（CPU CLK）
控制L45:AMD LX800，500 MHz
控制器L65:Intel Celeron M，1.0 GHz
控制器L75:Intel Atom E3827双核1.75 GHz
控制器L85:Intel Core2Duo，1.2 GHz
内存控制器L45、L65、L75和L85：
至少256 MB的DRAM和至少256 KB的RDS
可选择的
8或16 MB SRAM电池缓冲
控制L25：
至少128 MB的DRAM和至少256 KB的RDS
功能模块接口 力士乐PC104PLUS
I/O终端接口 力士乐内联接口
通信接口（L45、L65、L75和L85上）
1个以太网端口（RJ 45，10base-T，100base-TX）
1×Profibus-DP主从接口
1个以太网端口（2个RJ 45，10base-T，100base-TX），用于TCP/IP或RT以太网（Profinet RT或Ethernet/IP）
可选择的
1×第三代Sercos主从接口（2×RJ 45）
通信接口（在L25上）
1个以太网端口（RJ 45，10/100 base-T）
1×Sercos第三代主从接口
Sercos主从接口的替代方案
1×Profibus DP主/从接口或
以太网端口（RJ 45，10base-T，100base-TX），用于TCP/IP或RT以太网（Profinet RT或以太网IP）
1×单极就绪触点
数字输入和输出（仅限L45、L65、L75和L85）
8 x电流隔离数字输入
8个电流隔离数字输出
重量1.8 kg
防护等级IP 20
电源和功耗
控制器提供24 V电源。工作电压如下：
根据DIN EN 61131-2的数值：
额定电压DC 24 V
公差-15%，+20%（无残留波纹）
残余波纹±5%
Umax 30 V
Umin 19.2 V
在额定电压下从ULS获取控制器的电流，以及所有连接的功能模块和在线端子
控制L25：2 A
控制L45：2.6 A
控制L65：3.0 A
控制L75：2.9 A
控制L85：3.0 A
UM和US控制器的电流消耗
总计最大8 A
控制器的功耗（不带连接的I/O和功能模块）
控制L25:8.7 W
控制L45:14 W
控制L65:18 W
控制L75:17 W
控制L85:21 W
工作电压和电流、功耗
控制器必须施加三个工作电压（分段电压US、电源电压ULS和主电压UM）。
确保始终连接接地端子。这可以防止通过I/O信号反向馈送可能触发的故障。
标准含义
DIN EN 60 204-1机械电气设备
DIN EN 61 131-2可编程逻辑控制器设备和测试要求
DIN EN 60 529保护等级（例如外壳和安装空间）
UL 508工业控制设备
力士乐REXROTH控制器订货号和型号：
R911170900 CML65.1-3P-500-NA-NNNN-NW

力士乐模拟输出模块R911172538 S20-AO-8
