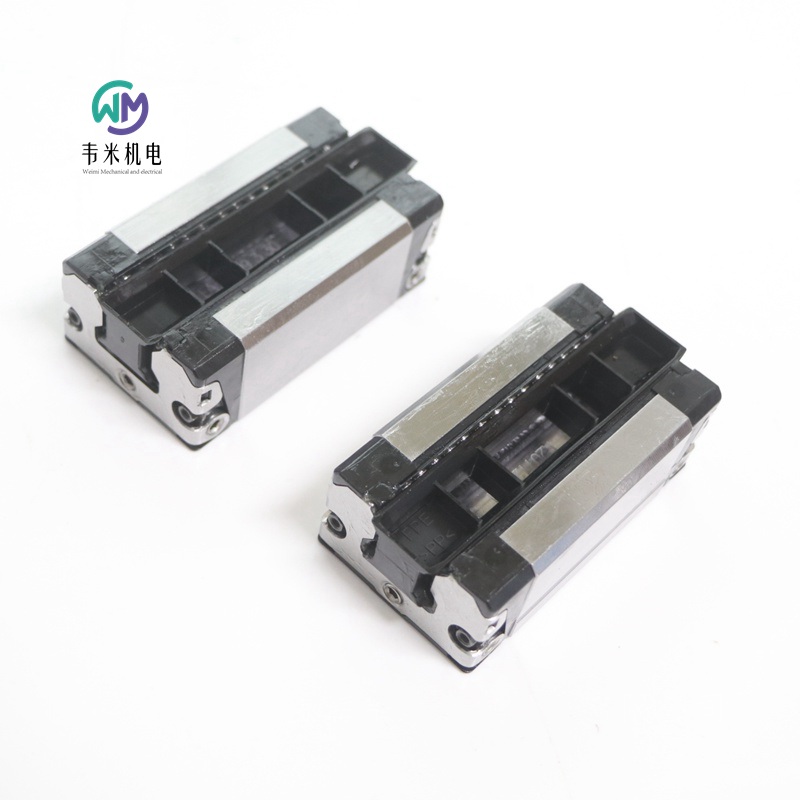

力士乐滑块R162221420，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH滚珠托架 KWD-025-SNS-C1-N-1
R162221420
滚珠滑块，SNS，规格 25，CS 钢，标准精度，低预紧，不带滚珠链
滚珠滑块精度高，具有以下产品特性：
规格 25
SNS 结构型式：宽度 = 窄，长度 = 正常，高度 = 标准
导向滑块体采用 CS 碳素钢制造
预紧等级 C1：低度预紧
精度等级 N：常规
不带滚珠链
已经预润滑并进行了防腐处理
减摩轴承润滑脂 Dynalub 510
不带左侧附件元件（定位边在前）
不带右侧附件元件（定位边在前）
直头润滑接口散装供货。
标准款导向滑块体
导向滑块的总长度 = 86.2 mm
互换设计：导向滑块和导轨可以以任何精度相互组合。
应用范围：适用于横向上空间受限的场合
高转矩负载承受力
所有四个主负载方向上的高额定载荷相同
长效润滑可在数年内持续有效
可互换性不受限制，所有的滚珠导轨系统都可与各精度等级的各种版本滚珠滑块任意组合。
各种不同预紧等级
经优化的入口区几何结构，以及大量的滚珠，大程度地减少了弹性挠度的变化
滚珠滑块的配件可从上面安装
集成式全密封
利用集成润滑油箱实现低润滑量系统
所有配件均配置有端面紧固螺纹
可用于各种 SNS/SNO 滚珠导轨
的动态特性
滚珠滑块出厂时已经过润滑
产品属性
规格 滚珠导轨系统
公称尺寸 [mm] 25
结构型式 SNS – 窄型 标准长 标准高
构造型式 高精度滚珠滑块
型材导轨系统材质 碳钢
预紧等级 C1 - 低度预紧
精度等级 N - 普通级
密封件 SS - 标准密封件
滚珠链 无滚珠链（标准）
自动调整以补偿轴心差 不能自动对准
导向滑块宽度 [mm] 48
导向滑块长度 [mm] 86.2
导向滑块高度 [mm] 29.9
带导轨的导向滑块的高度 [mm] 36
润滑 已预润滑，进行了防腐处理
大加速度 amax [m/s²] 500
提示 大加速度 amax 当 Fcomb◡> 2.8 • Fpr 时：amax = 50 m/s2
大允许线性速度 vmax [m/s] 5
允许环境温度 (min. … max.) -10 °C ... +80 °C
允许环境温度 (min. … max.) 提示 短时间内可维持高达 100°C。在零下温度时请询问。
摩擦系数 μ 0.002 ... 0.003
摩擦系数 μ 提示 无密封摩擦
重量 [kg] 0.55
额定动载荷 C50 [N] 36000
动态承载量 C50 提示 额定动载荷和动转矩以 50 000  m 行程为基准确定。
额定动载荷 C100 [N] 28600
动态承载量 C100 提示 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。
静态额定载荷 C0 [N] 35900
额定动扭转转矩 Mt50 [Nm] 520
提示 额定动扭转转矩 Mt50 额定动载荷和动转矩以 50 000  m 行程为基准确定。
额定动扭转转矩 Mt100 [Nm] 410
提示 额定动扭转转矩 Mt100 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。
静态扭转力矩载荷 Mt0 [Nm] 510
额定纵向动转矩 ML50 [Nm] 370
提示 额定纵向动转矩 ML50 额定动载荷和动转矩以 50 000  m 行程为基准确定。
额定动纵向转矩 ML100 [Nm] 290
提示 额定动纵向转矩 ML100 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。
静态纵向力矩载荷 ML0 [Nm] 360
导轨节距 T [mm] 60
尺寸 A（型材导轨系统） [mm] 48
尺寸 A1（型材导轨系统） [mm] 24
尺寸 A2（型材导轨系统） [mm] 23
尺寸 A3（型材导轨系统） [mm] 12.5
尺寸 B（型材导轨系统） [mm] 86.2
尺寸 B 公差（型材导轨系统） [mm] 0.5
尺寸 B1 [mm] 57.8
尺寸 E1 [mm] 35
尺寸 E2（型材导轨系统） [mm] 35
尺寸 E8（型材导轨系统） [mm] 38.3
尺寸 E9（型材导轨系统） [mm] 11.5
尺寸 H [mm] 36
尺寸 H1（型材导轨系统） [mm] 29.9
尺寸 H2 带防护带（型材导轨系统） [mm] 24.45
尺寸 H2 不带防护带（型材导轨系统） [mm] 24.25
尺寸 K1（型材导轨系统） [mm] 17.45
尺寸 K2（型材导轨系统） [mm] 18.6
尺寸 K3（型材导轨系统） [mm] 5.5
尺寸 K4（型材导轨系统） [mm] 5.5
尺寸 N3（型材导轨系统） [mm] 9
尺寸 N6（型材导轨系统） [mm] 15.2
尺寸 N6 公差（型材导轨系统） [mm] ±0.5
尺寸 S2（型材导轨系统） M6
尺寸 S5（型材导轨系统） [mm] 7
尺寸 S9 M3x5 mm
尺寸 S9 螺纹直径（型材导轨系统） M3
尺寸 S9 螺距 [mm] 5
尺寸 T1 min [mm] 13
尺寸 V1 [mm] 7.5

R162221420
滚珠托架 KWD-025-SNS-C1-N-1
滚珠滑块，SNS，规格 25，CS 钢，标准精度，低预紧，不带滚珠链
R162221421
R162221422
滚珠滑块，SNS，规格 25，CS 钢，标准精度，低预紧，带滚珠链
R162221423
R16222142Y
R16222142Z
R162221220
滚珠托架 KWD-025-SNS-C1-P-1
滚珠滑块，SNS，规格 25，CS 钢，精密精度，低预紧，不带滚珠链
R162221222
滚珠滑块，SNS，规格 25，CS 钢，精密精度，低预紧，带滚珠链
R16222122Y
R16222122Z
R162221820
滚珠托架 KWD-025-SNS-C1-X-1
滚珠滑块，SNS，规格 25，CS 钢，极精密精度，低预紧，不带滚珠链
R162221821
R162221822
滚珠滑块，SNS，规格 25，CS 钢，极精密精度，低预紧，带滚珠链
R162221823
R16222182Y
R16222182Z
R162222320
滚珠托架 KWD-025-SNS-C2-H-1
滚珠滑块，SNS，规格 25，CS 钢，高精度，中度预紧，不带滚珠链
R162222322
滚珠滑块，SNS，规格 25，CS 钢，高精度，中度预紧，带滚珠链
R16222232Y
R16222232Z
R162222420
滚珠托架 KWD-025-SNS-C2-N-1
滚珠滑块，SNS，规格 25，CS 钢，标准精度，中度预紧，不带滚珠链
R162222220
滚珠托架 KWD-025-SNS-C2-P-1
滚珠滑块，SNS，规格 25，CS 钢，精密精度，中度预紧，不带滚珠链
R162222222
滚珠滑块，SNS，规格 25，CS 钢，精密精度，中度预紧，带滚珠链
R16222222Y
R16222222Z
R162222820
滚珠托架 KWD-025-SNS-C2-X-1
滚珠滑块，SNS，规格 25，CS 钢，极精密精度，中度预紧，不带滚珠链
R162222822
滚珠滑块，SNS，规格 25，CS 钢，极精密精度，中度预紧，带滚珠链
R16222282Y
R16222282Z
R162223820
滚珠托架 KWD-025-SNS-C3-X-1
滚珠滑块，SNS，规格 25，CS 钢，极精密精度，高预紧，不带滚珠链
R162223822
滚珠滑块，SNS，规格 25，CS 钢，极精密精度，高预紧，带滚珠链
R16222382Y
R16222382Z
R166579320
滚珠托架 KWD-030-FKS-C0-H-1
滚珠滑块，FKS，规格 30，CS 钢，高精度，无预紧，不带滚珠链
R166579321
R166579322
滚珠滑块，FKS，规格 30，CS 钢，高精度，无预紧，带滚珠链
R166579323
R166579420
滚珠托架 KWD-030-FKS-C0-N-1
滚珠滑块，FKS，规格 30，CS 钢，标准精度，无预紧，不带滚珠链
R166579421
R166579422
滚珠滑块，FKS，规格 30，CS 钢，标准精度，无预紧，带滚珠链
R166579423
R166571320
滚珠托架 KWD-030-FKS-C1-H-1
滚珠滑块，FKS，规格 30，CS 钢，高精度，低预紧，不带滚珠链
R166571321
R166571322
滚珠滑块，FKS，规格 30，CS 钢，高精度，低预紧，带滚珠链
R166571323
R16657132Y
R16657132Z
R166571420
滚珠托架 KWD-030-FKS-C1-N-1
滚珠滑块，FKS，规格 30，CS 钢，标准精度，低预紧，不带滚珠链
R166571421
R166571422
滚珠滑块，FKS，规格 30，CS 钢，标准精度，低预紧，带滚珠链
R166571423
R16657142Y
R16657142Z
R165379320
滚珠托架 KWD-030-FLS-C0-H-1
滚珠滑块，FLS，规格 30，CS 钢，高精度，无预紧，不带滚珠链
R165379322
滚珠滑块，FLS，规格 30，CS 钢，高精度，无预紧，带滚珠链
R165379420
滚珠托架 KWD-030-FLS-C0-N-1
滚珠滑块，FLS，规格 30，CS 钢，标准精度，无预紧，不带滚珠链
R165379422
滚珠滑块，FLS，规格 30，CS 钢，标准精度，无预紧，带滚珠链
R165371320
滚珠托架 KWD-030-FLS-C1-H-1
滚珠滑块，FLS，规格 30，CS 钢，高精度，低预紧，不带滚珠链
R165371321
R165371322
滚珠滑块，FLS，规格 30，CS 钢，高精度，低预紧，带滚珠链
R165371323
R16537132Y
R16537132Z
R165371420
滚珠托架 KWD-030-FLS-C1-N-1
滚珠滑块，FLS，规格 30，CS 钢，标准精度，低预紧，不带滚珠链
R165371421
R165371422
滚珠滑块，FLS，规格 30，CS 钢，标准精度，低预紧，带滚珠链
R165371423
R16537142Y
R16537142Z
R165371220
滚珠托架 KWD-030-FLS-C1-P-1
滚珠滑块，FLS，规格 30，CS 钢，精密精度，低预紧，不带滚珠链
R165371222
滚珠滑块，FLS，规格 30，CS 钢，精密精度，低预紧，带滚珠链
R16537122Y
R16537122Z
R165371120
滚珠托架 KWD-030-FLS-C1-S-1
滚珠滑块，FLS，规格 30，CS 钢，超精密精度，低预紧，不带滚珠链
R165371122
滚珠滑块，FLS，规格 30，CS 钢，超精密精度，低预紧，带滚珠链
