上海韦米机电设备有限公司

力士乐框架模块3842174302，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

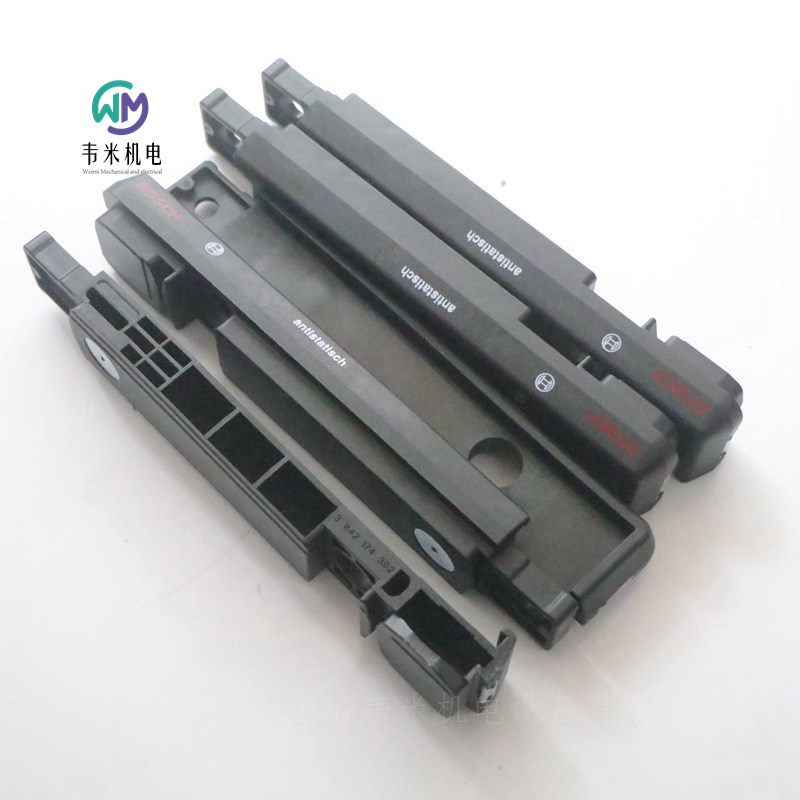

力士乐REXROTH标准框架模块
3842174302
标准边长为 160 至 400 mm 的转角模块
320 mm 框架扩展模块
材料：
- 带 PA（聚酰胺）耐磨垫的转角/扩展模块 (PA)，或者
- 带 PE（聚乙烯）耐磨垫的转角/扩展模块 (PA)
适用于总重 mW > 50 kg 和输送速度 vN >12 M/min 的情况，需要加固型框架模块
可接合 WT 2 承载板使用
框架模块用于自行装配工件托盘。PA 基本解决方案适合用于传送带/齿形带和平顶链输送介质。
带 PE 耐磨垫的框架模块需用于双排链和堆积滚子链输送介质。PE 缓冲垫不适用于在 ESD 平顶链上堆积运行。

力士乐REXROTH驱动轮3842305209
驱动轮 AS 2/M

力士乐REXROTH联轴器公母头
3842218920
离合器 30x30X50 SW17

力士乐REXROTH工件托盘0842090039
工件支架 LWT240 BWT240
WT 2 工件托盘，完全装配 240x240
WT 2工件托盘，完全组装240x240
适用于皮带、齿形皮带和平顶链
坚固的工件托盘，具有高刚性
集成定位衬套
准备安装ID 15 ID 40和ID 200识别系统的移动数据标签
不适合堆积滚子链
带通用钢承载板的塑料框架模块
15种标准尺寸
材料：
-框架模块聚酰胺（PA）耐磨垫
-钢制承载板（4.8毫米）
产品属性
板材重量[mPL][kg] 2.
尺寸[d][mm] 204
工件托盘总重量[mG][kg] 100
尺寸[c][mm] 125
平整度[mm] 0.3
板厚[dPL][mm] 4.8
交付范围 承载板、框架模块、连接元件、定位衬套
交货信息 完全组装
工件托盘重量[mWT][kg] 2.5
材料信息 带聚酰胺（PA）耐磨垫的框架模块，钢制承载板（4.8毫米）
工件托盘长度[lWT][mm] 240
工件托盘宽度[bWT][mm] 240
重量[kg] 2.54


力士乐REXROTH闭合链节3842530417
链接合 1/2"X5/16"
TS2 闭合链节
TS2主链路
用于在插入输送机部分元件后锁定积聚滚子链
适用于除Vplus累积滚子链之外的所有累积滚子链
产品属性
ESD 对
材料信息 累积滚子链：钢制，小零件保护：PA 12（适用于EPA）
重量[kg] 0.02


力士乐REXROTH附件齿轮
3842563318
附件齿轮 GS 14-2 I=4,8:1

力士乐REXROTH基本单元 90+ AL DIRECT
3842546121
基本单元 AL，VFplus 90，直接
安装技术  链式输送系统 VarioFlow plus  VarioFlow plus 铝合金系统  驱动装置和回转装置 AL  基本单元 90+ AL DIRECT
基本单元 AL，VFplus 90，直接
AL 直接基本单元 + 驱动组件 = 整套端部驱动机构
滑动导轨在端部驱动机构中滑动，从而降低了噪音
驱动组件可安装于左/右侧（电机、联轴器、法兰）
使用标配的一体式六角空心轴驱动平行的输送段或输送桥
球轴承由不锈钢 (1.4301) 制成，两侧均带有密封件，并填充了符合FDA的润滑脂
平行输送段之间的间隙小可低至零
侧面部件带有用于安装侧向导轨支架或类似部件的凹槽
在倾斜的输送段上必须使用链轮，以防链条下滑
技术参数
结构尺寸 [b] [mm] 90
供货范围 含紧固件
供货提示 已装配：封闭式链条护板
材料说明
六角轴 至结构尺寸 160：PA，从结构尺寸 160 起：不锈钢 1.4301 + PA
外壳：压铸铝，银色粉末涂层
滚珠轴承：不锈钢 1.4301/FDA
连接件：钢，镀锌
链条导板：PA
链轮：PA
有效链条长度 [m] 2x 0,2
有效滑动条板长度 [m] 0,881
所需配件
摩擦条：长度计算
电机支架
驱动组件
推荐配件
主动或被动桥接组件
同步驱动连接组件
重量 [kg] 4.01

力士乐REXROTH运输链 160+ FLAT T7 L2898
3842571251
扁平输送链用于物料的直接输送，或者通过工件托盘的间接输送
安装技术  链式输送系统 VarioFlow plus  输送链  扁平输送链条  运输链 160+ FLAT T7 L2898
链节可以与其他相同结构尺寸的链条类型组合使用。通过在扁平链节上钻孔，可以简单地紧固上部结构。链板底部安装了对中辅助工具。最大钻孔至 ?5 mm，因为在这个位置上在链式输送机中没有干扰轮廓
技术参数
结构尺寸 [b] [mm] 160
供货范围 成套，包括链销和铰链栓
长度 [L] 2898.0
材料说明
铰链栓：PA66
链节：POM
链销：不锈钢 1.4301
重量 [kg] 5.3

力士乐REXROTH运输链 160+ FRICT T7 L2898
3842571254
静摩擦链条可实现输送上坡段或者下坡段的物料。所有链节带有静摩擦面 (AZ=1)（AZ = 节距）
安装技术  链式输送系统 VarioFlow plus  输送链  平顶链  运输链 160+ FRICT T7 L2898
通过定期清洁可以保持抓取力。链板不适合于输送边缘锋利的物品。
结构尺寸 [b] [mm] 160
供货范围 成套，包括链销和铰链栓
长度 [L] 2898.0
材料说明 铰链栓：PA66
链节：POM
链销：不锈钢 1.4301
静摩擦片：TPE Shore 70A
重量 [kg] 5.7

博世力士乐在各个行业实现面向未来生产的装配技术。提供可无缝集成到生产 IT 中的智能和模块化硬件和软件解决方案。从进货到生产和出货的各个流程，帮助您计划、设计和持续改进。我们的产品组合覆盖由铝型材制成的流动式货架和框架、符合人体工程学的装配工作站到全自动生产线的输送系统。基于数十年的实践经验，复杂而独特的多功能装配技术进一步不断发展。


基本机械元件
灵活性强：源自装配系统
如果为特定用途单独定制作业环境，则更加高效。从框架、围栏、特殊的系列化生产机械和ESD传导系统，到材料供应和链接的工作站或生产线，博世力士乐灵活的装配系统可为任何行业的任何任务提供快捷、完整的解决方案。

30多年前，博世引进了一套模块化系统，而如今我们的模块化系统所包含的零件远远超过1500个。其实这个创意相当简单：系统基于铝型材，型材上设有“连续的”纵向割缝。

由于系统的改进、面向客户的服务和全面的服务支持，包括免费的规划软件，我们的模块化系统可提供您需要的一切，以打造高效的作业环境。


力士乐VE 2 挡停器
0842900300
气动挡停器
倾斜挡停器；可打开，不会对工件托盘的接触面造成磨损
不容许采用可反转运行
将一个或多个堆积工件托盘停止在确定的工件托盘止动表面。当压力释放后，挡停器通过弹簧关闭，同时工件托盘停止。安装在辊道内，直接装于输送段。
工件托盘的总重  200kg
工作温度  0 ... +60℃
需要的压缩空气接口  4 ... 6bar
气动压入配合 φ  4mm
包括用于安装至 ST 2/... 输送段的紧固材料
气动元件
0842900300
版本VE 2
分离器VE 2
气动分离器
翻车机；工件载体接触面无磨损的开口
不允许反向操作
可与WT 2/E、WT 2、WT 2/F和WT 2/LS组合使用
产品特性
交货通知单
安装
额定速度[m/min]
6,9,12,15,18
材料参考
外壳：PA 6，锁定手柄：黄铜，锁定锁：PA 66
交货范围
包括用于安装在输送线ST 2/…上的安装材料。。。，气动元件
工件载体总质量[mG][kg]200.
工作温度[T]0 ...+60°C
气动插入式接头[?][mm]4.
所需压缩空气连接[pmax][bar]6.
所需压缩空气连接[pmin][bar]4.
笔记
应要求提供高温分离器
工件载体总质量[mG]乘以[kg]
200,140,100,70,50
推荐配件
后挡板VE 2/RS，开关支架SH 2/。。。，职位查询
重量[kg]0.430

力士乐REXROTH标准框架模块
3842174302
标准边长为 160 至 400 mm 的转角模块
320 mm 框架扩展模块
材料：
- 带 PA（聚酰胺）耐磨垫的转角/扩展模块 (PA)，或者
- 带 PE（聚乙烯）耐磨垫的转角/扩展模块 (PA)
适用于总重 mW > 50 kg 和输送速度 vN >12 M/min 的情况，需要加固型框架模块
可接合 WT 2 承载板使用
框架模块用于自行装配工件托盘。PA 基本解决方案适合用于传送带/齿形带和平顶链输送介质。
带 PE 耐磨垫的框架模块需用于双排链和堆积滚子链输送介质。PE 缓冲垫不适用于在 ESD 平顶链上堆积运行。

力士乐框架模块3842174302
